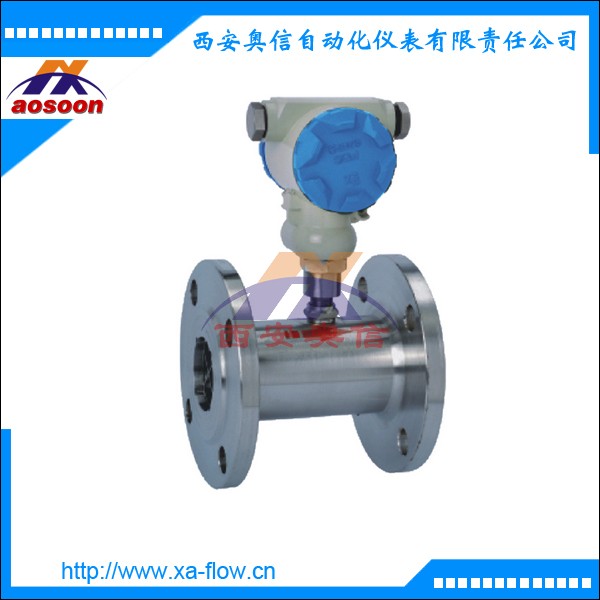

气体涡轮流量计LWQ-40概述：
气体涡轮流量计LWQ-40是吸取了国内外流量仪表***技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
基本参数：
|
型号规格 |
公称通径（mm） |
流量范围（m3/h） |
工作压力（MPa） |
安装形式 |
|
LWQ-40 |
40 （1.5"） |
3-60 |
4.0 |
法兰（螺纹） |
|
LWQ-50 |
50 （2"） |
5-100 |
4.0 |
法兰 |
|
LWQ-80 |
80 （3"） |
10-240 |
1.6 |
法兰 |
|
LWQ-100 |
100（4"） |
12-360 |
1.6 |
法兰 |
|
LWQ-150 |
150（6"） |
25-1000 |
1.6 |
法兰 |
|
LWQ-200 |
200（8"） |
50-2500 |
1.6 |
法兰 |
■ 精度等级：1.0级、1.5级
■使用条件：
■环境温度：-30℃～+60℃；
■大气压力：86KPa～106KPa；
■介质温度：-30℃～+80℃；
■ 相对湿度：5%～95%
■电气性能指标：(表2)
|
型号规格 |
显示、输出方式 |
供电电源 |
|
LWQ |
电压脉冲低电平≤1V，高电平≥5V，三线制 |
外电源DC12V-24V |
|
LWQ－A |
(4～20)mA标准模拟信号线性对应于(0～Qmax)m3/h标准体积流量, 两线制 |
外电源DC24V |
|
LWQ－B |
具有多点精度修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下： Q XXXX 四位瞬时流量（m3/h） XXXXXXXX 八位累计流量（m3） 注：累计流量自00.000000开始计数，自动扩大显示精度，***大记至999999.99。累计流量值可清零，仪表系数、累计流量值掉电十年不丢。 |
3.2V10AH锂电池供电 |
|
LWQ－C |
在LWQ-B（现场显示型）基础上加装4－20mADC电流输出 |
外电源DC24V |
|
LWQ－D |
在LWQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。 |
3.2V10AH锂电池或外电源DC24V |
■型号说明(表3)
|
型 号 |
说 明 |
|||
|
LWQ |
□ |
□ |
□ |
|
|
仪表类型 |
无 |
|
|
基本型，脉冲输出 |
|
|
|
|||
|
A |
电流输出型 |
|||
|
B |
现场显示型 |
|||
|
C |
显示输出型（现场显示 + 电流输出） |
|||
|
D |
温压补偿型 |
|||
|
仪表口径 |
40 |
40 mm |
||
|
50 |
50 mm |
|||
|
80 |
80 mm |
|||
|
100 |
100mm |
|||
|
150 |
150 mm |
|||
|
200 |
200 mm |
|||
|
传感器材质 |
无 |
基本材质，***铝合金。（***高耐压：1.0MPa） |
||
|
S |
不锈钢材质。（高压防腐型） |
|||
例如，型号为：LWQ－C－50S的气体涡轮流量计，表示：仪表口径为50mm，显示、输出方式为现场显示加电流输出，传感器材质为不锈钢的高压气体涡轮流量计。
