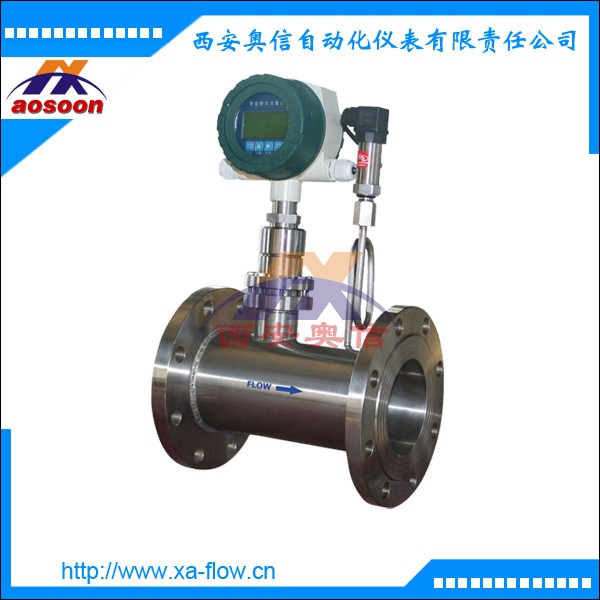

带温压补偿涡轮流量计 智能一体化气体涡轮流量计 AXLWQ-D-65
气体涡轮流量计是吸取了国内外流量仪表***技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
技术参数：
|
型号规格 |
公称通径（mm） |
流量范围（m3/h） |
工作压力（MPa） |
安装形式 |
|
AXLWQ-40 |
40 （1.5"） |
3-60 |
4.0 |
法兰（螺纹） |
|
AXLWQ-50 |
50 （2"） |
5-100 |
4.0 |
法兰 |
|
AXLWQ-80 |
80 （3"） |
10-240 |
1.6 |
法兰 |
|
AXLWQ-100 |
100（4"） |
12-360 |
1.6 |
法兰 |
|
AXLWQ-150 |
150（6"） |
25-1000 |
1.6 |
法兰 |
|
AXLWQ-200 |
200（8"） |
50-2500 |
1.6 |
法兰 |
■ 精度等级：1.0级、1.5级
■使用条件：
■环境温度：-30℃～+60℃；
■大气压力：86KPa～106KPa；
■介质温度：-30℃～+80℃；
■ 相对湿度：5%～95%
■电气性能指标：(表2)
|
型号规格 |
显示、输出方式 |
供电电源 |
|
AXLWQ |
电压脉冲低电平≤1V，高电平≥5V，三线制 |
外电源DC12V-24V |
|
AXLWQ－A |
(4～20)mA标准模拟信号线性对应于(0～Qmax)m3/h标准体积流量, 两线制 |
外电源DC24V |
|
AXLWQ－B |
具有多点精度修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下： Q XXXX 四位瞬时流量（m3/h） XXXXXXXX 八位累计流量（m3） 注：累计流量自00.000000开始计数，自动扩大显示精度，***大记至999999.99。累计流量值可清零，仪表系数、累计流量值掉电十年不丢。 |
3.2V10AH锂电池供电 |
|
AXLWQ－C |
在LWQ-B（现场显示型）基础上加装4－20mADC电流输出 |
外电源DC24V |
|
AXLWQ－D |
在LWQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。 |
流量计的选型：
■用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
■为使流量计的使用性能***，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
■流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或RS-485通讯输出。若要求有其它输出功能，请在订货时说明。
■选型实例：已知某一供气管线的实际工作压力为（表压）0.8MPa～1.2MPa，介质温度范围为-5℃～+40℃，供气量，为3000～8000Nm3/h(标况流量)，在不考虑天然气组分的情况下，要求确定流量计的规格型号。
分析：说明书表1中给出的流量范围为工况流量范围,而本例中给出的流量范围是标况流量范围，因此，必须根据气态方程先将标况流量换算成工况流量，然后再选择合适的口径。
